必要な機材
●作成用フリーソフトへ
●バリミラージュフィルターを使ったマクロ撮影へ
●PENTAX ステレオアダプターDセットへ
●FINEPIX REAL 3D W1カメラへ

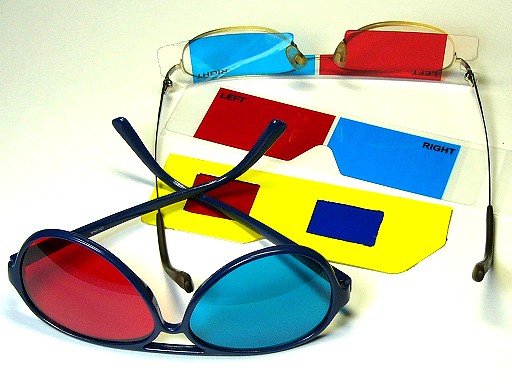

アナグリフ鑑賞用メガネはhttp://www.stereoeye.jp/index_j.htmlで購入したものと、試しに文房具店で赤、青セロファン5枚入り(ほんのわずかで良いのですが)各80円で自作したものです。
青色セロファンは少し濃いのですが十分に実用になります。専用メガネは通販で1000円＋送料390円で購入できます。
SG004A 赤青メガネ・プラフィルムタイプ は1個80円ですが10個以上だと一個70円＋送料 140円で購入できます。
上のメガネはフィルムタイプのものの鼻当て部分とツル根本部分に切れ込みを入れたものです。これで簡単に両手が使えます。
ツル部分の切れ込みは少なめにするとテンションがかかりガタつきません。

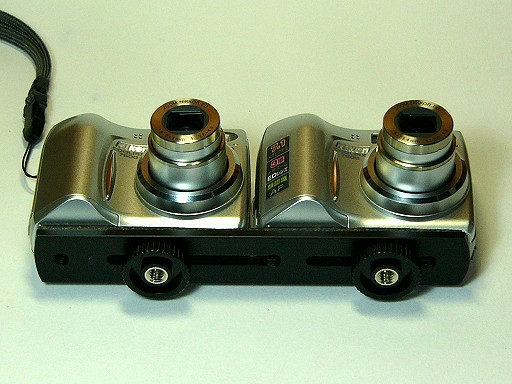

簡単に撮影するには、コンパクトカメラを2台用意しエツミ社製ストレートブラケット(ネジ付)などを使い固定します。
写真のカメラは Nikon Coolpix7600
USEDで1台10，000円ぐらいでした。
35mm換算でf38～114mm
カメラレンズ間隔は6.5cmぐらいです。
ここまでならば25，000円ぐらいでそろいます。
コンパクトカメラはなるべく小型で三脚に取り付けられることが必須です。
取り付けは水平はスライダーが定規になりますが2台のカメラが、への字に折り曲がらないように、平行になるようにセットすることが大切です。
（光軸が交差してしまったりするため）
写真のスライダーはポケットに入るように金ノコで切断しサンダーで仕上げてあります。
加工ソフトは英語版ですが簡単に操作でき、無償で入手できます。

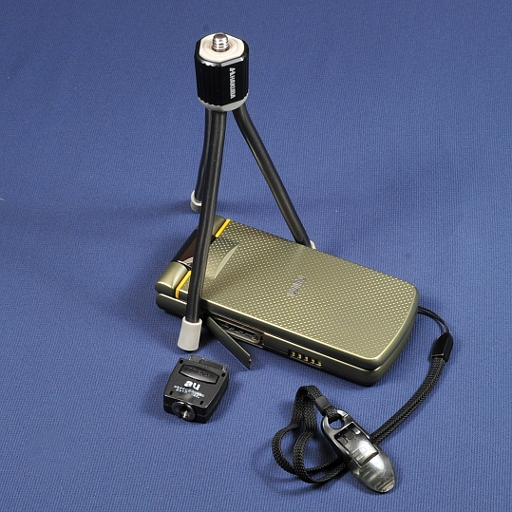

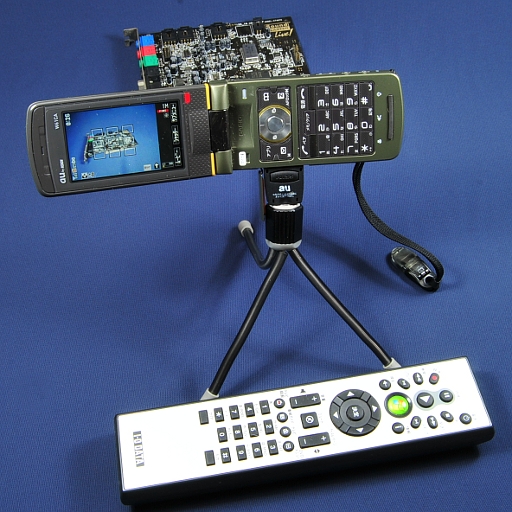

携帯電話USB充電コードの携帯側(ガタつきのないものを選びます。)に半田ゴテの熱でラジオペンチで押さえた三脚ネジを加熱し二つ割りに開けた携帯側を挟んで溶かし、はめ込んだ自作アタッチメントです。
三脚ネジは大判カメラ三脚取り付けネジ穴にねじ込み一般カメラ用三脚ネジ穴に変換する(ヘリサート）ネジでカメラ専門店で入手できます。
携帯電話のUSB接続端子に差し込んで使います。
三脚の足部分に定規となるようなもの、割り箸などを当てて平行移動の定規にします。(写真ではリモコン)
定規は動かぬように片手で固定しておきます。カメラのセルフタイマーを入れシャッターを切ります。
保存します。
右へ三脚ごと定規に当てたまま1cmほどずらし撮影保存します。
(Photo Makerで加工)
(Photo Makerで加工)

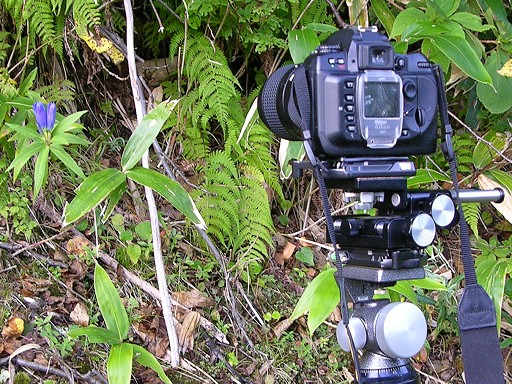

そこでマクロスライダーを横に使い最初の一枚を撮影したら左へ10mmほど送り右側を撮影します。
常に左、右というように決め撮影しておかないとソフトで処理するときにどちらかわからなくなってしまいます。
標準レンズでは、この状態で60mmぐらい移動させ撮影すれば静物ならば一台で撮影できます。
オートフォーカスでは、スライドしたときに他にピントが合ってしまいますのでマニュアルフォーカス・露出が必須です。

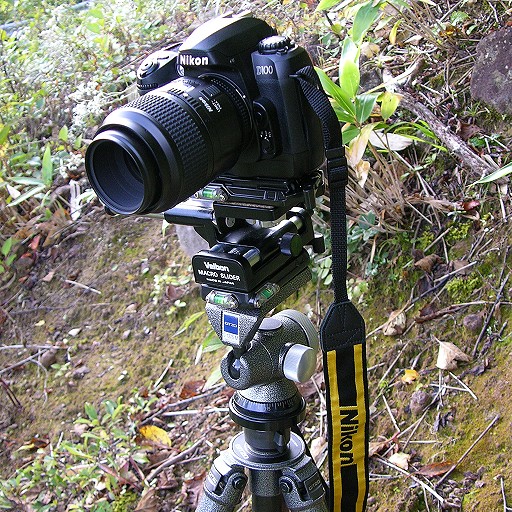

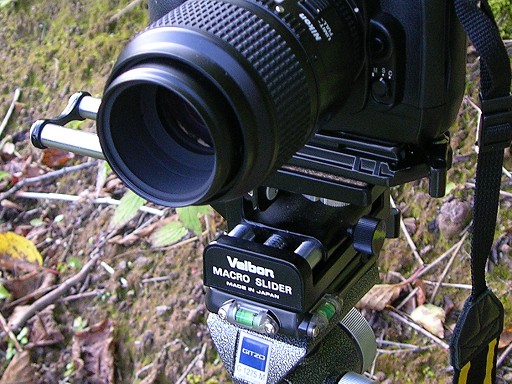

MicroNikkor f=105mm F2.8

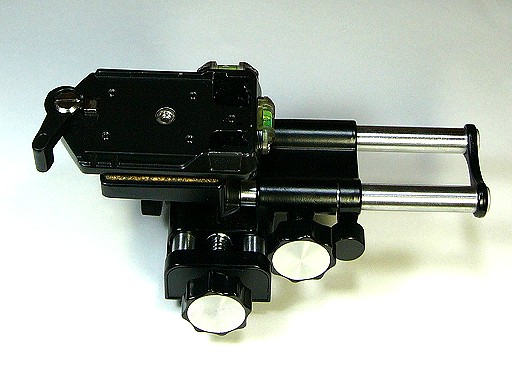

Velbon Macro slider
GITZO G1275M & G1228
(クイックシュー受け側が付いています。)
(以下は作者の方に感謝して無料で使えるソフトです。)
http://www.stereoeye.jp/index_j.html
にて入手できます。

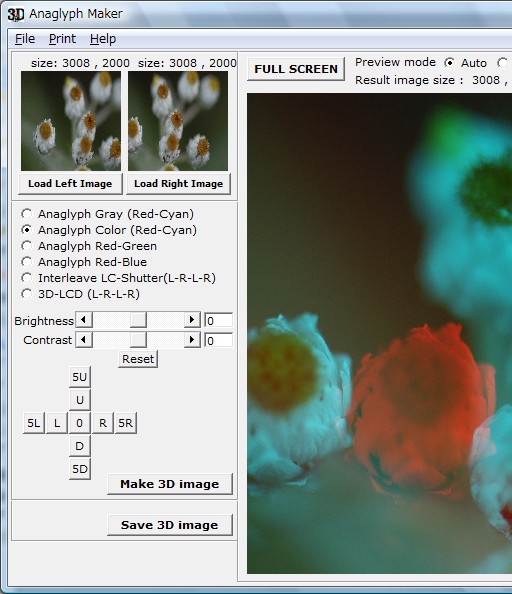

①Load Left Imageボタンで左側写真を取り込みます。
②Load Right Imageボタンで右側写真を取り込みます。
③カラーで作成するならAnaglyph Color(カラー)のラジオボタンをクリックします。
④明るさの調整、コントラストの調整が必要ならbrightness、contrastスライダーを必要量セットします。（初期値でＯＫ）
⑤Make 3D imageボタンをクリックするとイメージを作成します。
⑥anaglyphメガネをかけLR,UD（5L,5R,5U,5Dは5倍の移動量）ボタンをクリックし微調整し良く、見えるような位置を探します。（立体的に、赤く見えない位置を探す。）
⑦完成したらSave 3D imageをクリックしてファイルを保存します。
⑧他のグラフィックソフトでトリミングをして完成です。
おすすめのフリーソフトはPictBearが簡単多機能です。

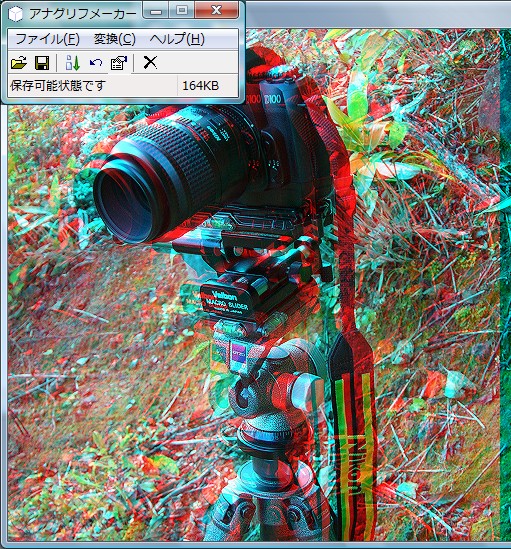

アナグリフメーカーの画面に変換したい画像をドラッグ＆ドロップすると背面のように画像が開きます。(写真は変換後です。)
そこで左から3番目の変換アイコンをクリックすれば写真のようにできあがりです。
画面の奥に虚像が作られるといった感じでしょうか？
擬似的にですから外に飛び出すような派手さはありませんが簡単にお好みの写真をアナグリフに変換できますので便利なソフトです。
ダウンロードはこちらから
http://www.stereoeye.jp/index_j.html

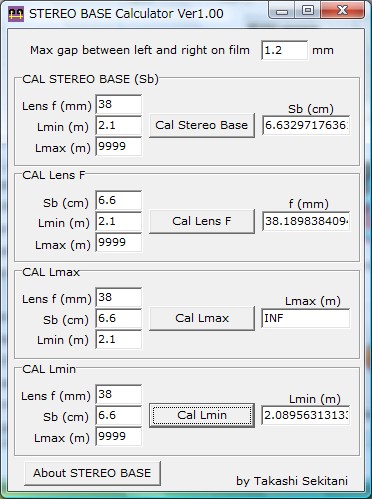

CAL STEREO BASE
f38mmのレンズで距離が2.1mから∞（9999など大きい値を入れる）まで写すにはｓｂ（カメラ2台レンズの間隔）は6．6cmになることがわかります。
CAL Lens F
同様にsbが6．6cm最近距離2.1m、最遠距離∞だとf38mm
CAL Lmax
38mmのレンズを使いレンズ間隔が6.6cm最近距離が2.1mだと最遠距離は計算不能∞
CAL Lmin
38mmのレンズを使いレンズ間隔が6.6cm最遠距離が∞だと最近距離は2.08mで有ることがわかります。
coolpix7600で計算してみました。

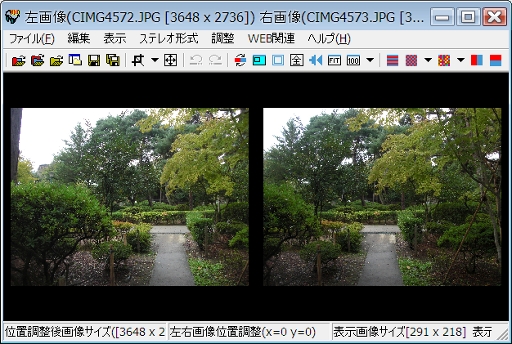

ステレオフォトメーカーです。
位置調整など自動で行え、anaglyphの他に平行法など多様な形式に対応しています。
この自動調整機能を使えば，多少の馴れは必要ですが1台のカメラで少しずらせて撮影した写真を立体写真に変換することもできます。
http://stereo.jpn.org/jpn/index.html
からダウンロードできます。

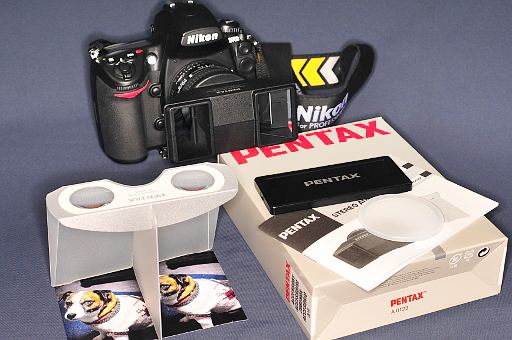

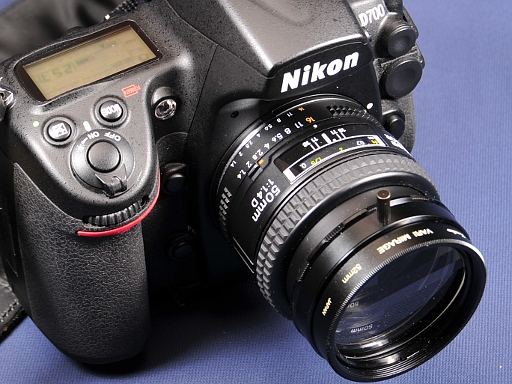

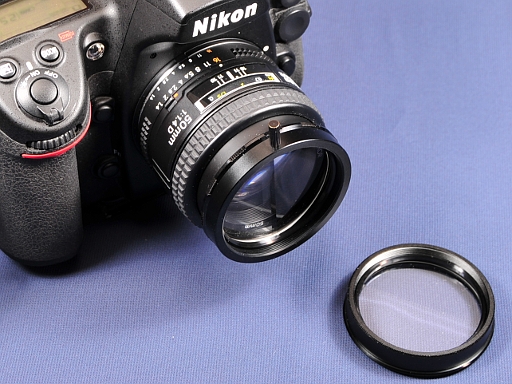

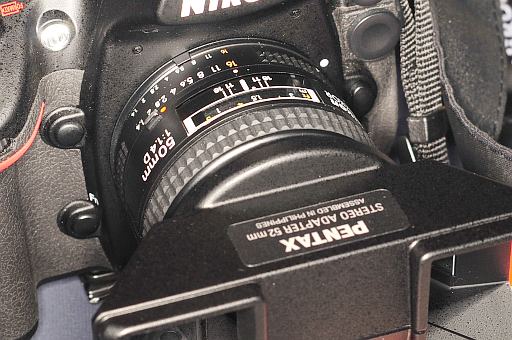

2枚のプリズムフィルターを重ねて回転できるようにしたフィルターです。
一眼レフのレンズにフィルターのようにねじ込んで使う方式です。
カメラ一台で撮影しますので完璧なシンクロをすることができます。
LOREO 3D LENS IN A CAPと言う製品もありますが販売がされていないようで手に入りません、しかしプラスティックレンズですので汎用性はペンタックスの方が使いよいかもしれません
昔から販売されていた製品ですが最近はAmazonで1万円前後で入手することができます。
(AmazonでPENTAX ステレオアダプターDセットを検索してみてください
)
レンズフィルター径が52mmで有ること(52mm以下はステップアップリングで対応できます。)
FXフォーマットで50mmのレンズであること(DXフォーマットで35mm)
f5.6～8で撮影すること(絞り込まないと中心にゴーストが発生します。)
ステレオ感を出すには1.5m～4mぐらいの範囲にある被写体を撮影すること
レンズが回転しないこと
ぐらいでしょうか？
カメラは絞り込みで使用します。
D700はISO6400＋2段が使えますからISOAUTOで上限をH2にして最低シャッタースピードを1/60にセットしておけば相当な暗さでも？撮影できます。
プリントして付属のビュアーで覗くと立体的に見えます。

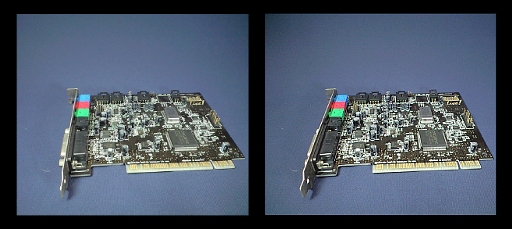

プリントしなくても平行法で立体視することができます。
欠点は縦位置撮影しかできないこと，画角が狭いことでしょうか？

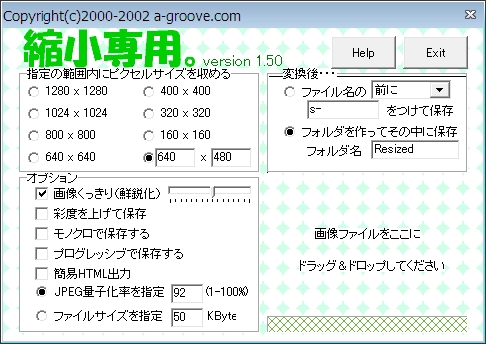

大きな画像ファイルをまとめてドラッグ＆ドロップするだけで元画像はそのままにしてResizeと言うフォルダーを作り中に、すべて一度に指定の大きさでリサイズしてくれるソフトです。(すべて選択で全選択してドラッグ＆ドロップ、一発ですべてリサイズしてくれます。)
Vectorからダウンロードできます。
http://www.vector.co.jp/soft/win95/art/se153674.html
カメラはJPG＋NPOファイル形式で保存され添付のソフトFinepix Viewerで閲覧編集しますが、便利なフリーソフト 、ステレオフォトメーカーでも閲覧・編集ができanaglyphの他に平行法など多様な形式に対応してリサイズや変換保存することができます。
http://stereo.jpn.org/jpn/index.html
からダウンロードできます。

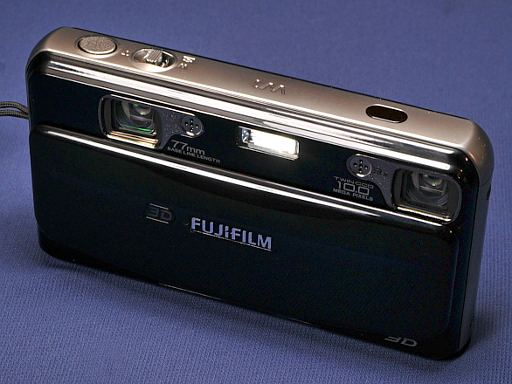

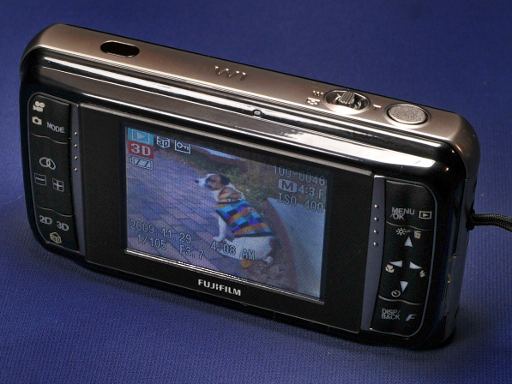

ちょっと大きめなカメラですが2台並べて使うと思えばかなりコンパクトで重さも多少重く感じますが手になじみます。レンズ幅は7cm前後必要ですのでギリギリ、親指と人差し指ではさむように持たないと指が映り込みますが画面で確認できますので、なれれば・・・
メニューも3Dでがネット上では表示するすべがありません

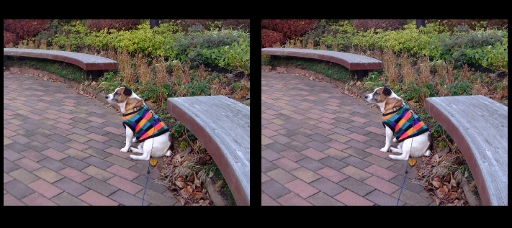

ステレオ写真はMPFはCIPAが制定した3D映像の標準規格フォーマットで保存されますので拡張子がMPOのファイルが一つだけ、または2DのJPGと二つ同時に撮影することができます。

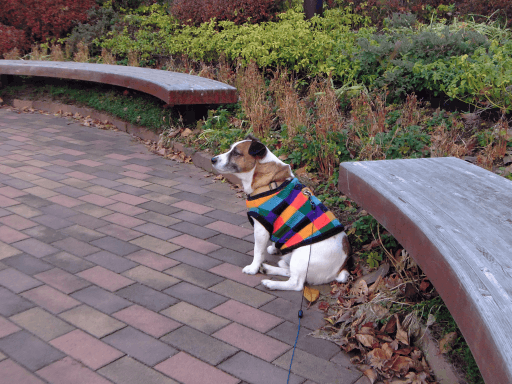

本体カメラでしか見ることができないファイル形式ですがステレオフォトメーカーや添付のFinepix ViewerでJPGに変換保存できますのでアナグリフ用のステレオカメラと割りきっても使うことができます。
カメラをもっていない場合専用のディスプレーがないと見ることができない、きわもの感が強い製品ですが流行を作れなければ手に入らない逸品となります。
ということで、従来のステレオフォトにも充分に対応できるのでカメラだけを早速Amazonで購入しました。(実際ディスプレーまでそろえると10万円ぐらいの投資となります。)

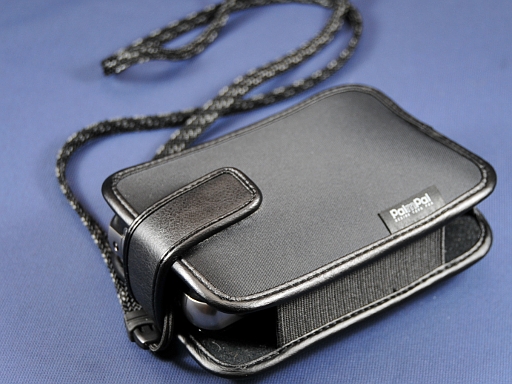

写真は家にあったPDAケースで収納取り出しをするたびに液晶画面を拭いてくれるタイプです。
